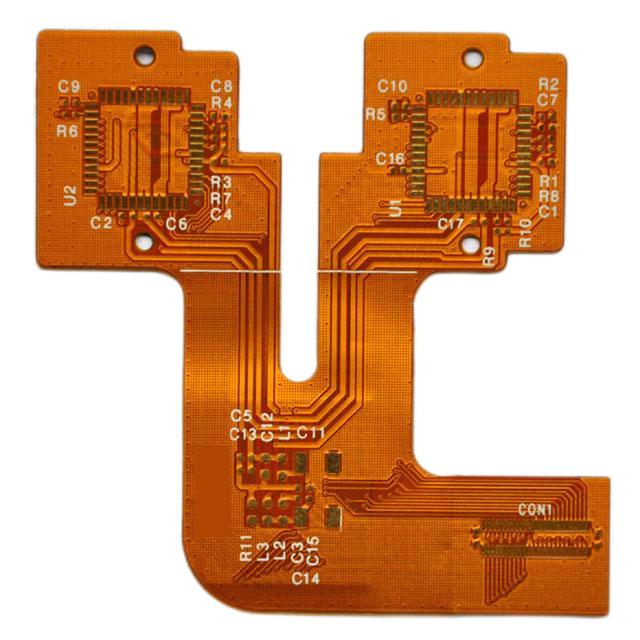

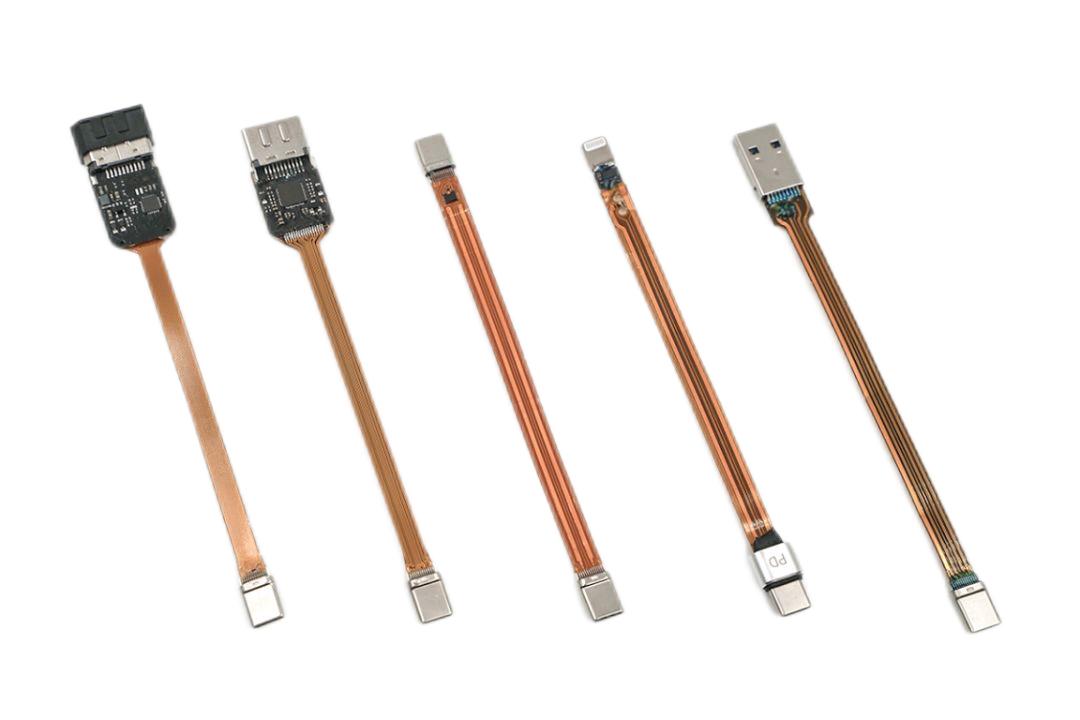

FPC paindlik PCB

FPC painduval PCB-l on lai valik rakendusi, sealhulgas olmeelektroonika, autoelektroonika, meditsiiniseadmed, lennundus ja muud valdkonnad, JBpcb on Hiinas valmistatud paindliku FPC PCB kvaliteetne tarnija, kui soovite kohandada FPC paindlikku PCB-d, palun võtke meiega ühendust ja hankige meie tehase pakkumine.

Saada päring

Tootekirjeldus

1. FPC painduva PCB määratlus

FPC painduv PCB on painduvatest aluspindadest valmistatud trükkplaat, mis on väga painutatav ja kokkupandav. FPC painduv PCB koosneb tavaliselt mitmekihilistest kilealustest ja juhtivatest kihtidest. Selle põhiomaduseks on trükkplaadi painduvus ja kokkuvolditavus, seega sobib see elektroonikaseadmetele, mida tuleb painutada või voltida. FPC paindlikul PCB-l on palju eeliseid, nagu väiksus, kerge kaal, kõrge töökindlus jne, mistõttu on seda laialdaselt kasutatud paljudes valdkondades, nagu mobiiltelefonid, digikaamerad, tahvelarvutid, autoelektroonika, meditsiiniseadmed jne. Lühike, FPC paindlik PCB on väga oluline elektrooniline komponent. Selle välimus muudab elektroonikaseadmete disaini paindlikumaks ja mitmekesisemaks ning annab ka rohkem valikuvõimalusi elektroonikaseadmete valmistamisel.





2. FPC paindliku PCB tootmisprotsess

FPC paindlik PCB on paindlik ja töökindlus. Praegu on turul 4 tüüpi FPC painduvaid trükkplaate: ühepoolne (1 kiht), kahepoolne (2 kihti), mitmekihiline ja pehme kõva PCB. FPC painduva PCB tootmisprotsess hõlmab peamiselt järgmisi samme: esiteks alusmaterjali ettevalmistamine, tavaliselt kasutatakse alusmaterjalina polüimiidkilet või polüesterkilet ning painduva PCB põhimaterjal valmistatakse trükkimise, vaskkatte ja muude protsesside abil. ; teiseks on see graafika tootmine. Trükkplaadi konstruktsioonijoonise järgi tehakse vooluringi muster substraadile fotolitograafia või laserlõiketehnoloogia abil; seejärel galvaniseerimisel kaetakse vooluahelale galvaniseerimistehnoloogia abil metallikiht, nagu vask, nikkel, kuld jne, et suurendada juhtivust ja korrosioonikindlust; lõpuks, lõikamine ja katsetamine, valmis painduv PCB lõigatakse vastavalt nõutavale suurusele ning testitakse ja kontrollitakse, et tagada selle kvaliteedi ja jõudluse vastavus nõuetele. Üldiselt on FPC paindliku PCB tootmisprotsess suhteliselt keeruline, nõudes erinevate protsesside koostööd ja peeneid toiminguid, kuid selle paindlikud jõudlus- ja miniatuursed omadused muudavad selle elektroonikatoodetes laialdaselt kasutatavaks.


Kuidas teha FPC paindlikku PCB-d?

1-kihiline FPC paindlik PCB tootmisprotsess:
Lõikamine-puurimine-kuivkile-kinnitus-säritus-arendamine-söövitus-koorimine-pinnatöötlus-katmine kile-pressimine-kõvastuv pinnatöötlus-nikkel-kulla sadestamine-märgi trükkimine-lõikamine-elektrimõõtmine-stantsimine-lõppkontroll -Pakkimine ja saatmine


2-kihiline FPC paindlik PCB tootmisprotsess:

Lõikamine - Puurimine - PT H - Galvaneerimine - Eeltöötlemine - Kuiva kile kleepimine - Parasiitidega kokkupuude - Areng - Graafiline galvaniseerimine - Kile eemaldamine - Eeltöötlus - Kuiva kile kleepimine - Plaanimine - Areng - Söövitamine - Membraani eemaldamine - Pinnatöötlus - Kile lamineerimine - Lamineerimine Kõvenemine - Nikeldamine - Kirjatrükk - Lõikamine - Elektriline test - tembeldamine - Lõppkontroll - Pakkimine - Saatmine.



FPC PCB protsessi võime:

Flex materjal

Taihong, Shengyi, Lianmao

PCBMaterjal

KB,Shengyi, Lianmao

Vase paksus

12um-70üks

Pindlõpetama










Pinnaviimistlus Paksus





ENIG

sisse

Au

2-4 üks__

0,025-0,075 üks_



ENEPIG

sisse_

Au

PD

2-4 üks__

0,025-0,075 üks__

0,025-0,075 üks_



Elektriline kullamine



Ni

AU

2-4üks

0,05-0,35üks

RF-PC

Thhaigus

Minimaalne(mm)



                           4 kihti puitkiudplaati + 2 kihti pehmet plaati

0.6mm

6kihti puitkiudplaati + 2 kihti pehmet plaati

0.6mm

RF-PC

Thhaigus

Totolerantsus



4 kihti puitkiudplaati + 2 kihti pehmet plaati

0.1  mm

6kihti puitkiudplaati + 2 kihti pehmet plaati

0.1  mm



Laius / Minimaalne tühik (mm)



4 kihti kõva plaati + 2 kihti pehmet plaatiLaius / Minimaalne tühik (mm)

1 unts

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm




Laius / Minimaalne tühik (mm)



4 kihti kõva plaati + 2 kihti pehmet plaatiLaius / Minimaalne tühik (mm)

1 unts

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm

6kihti kõva plaati + 2 kihti pehmet plaatiLaius / Minimaalne tühik (mm)

1 unts

0,075 mm

1/2oz

0,06 mm

1/3oz

0,05 mm



Puuridal         Minimaalne(mm)

Puurida

0.1mm

Lasher

00,075     mm




Shift Tolerantsus

Kaason

0.1mm

SUSA

0.15mm

PI

0.1mm

FR-4

0.15mm

EMI FILM

0.1mm

                                                                Kaason (PI &liim)



12.5üks-50üks

12.5üks-75üks

Kattekihi ülevoolu liimi kogus

0,02-0,03 mm


3. FPC paindliku PCB omadused
FPC painduv PCB on elektroonikaseadmetes kasutatav painduv trükkplaat, mis koosneb painduvast substraadist ja vasega kaetud fooliumist. Võrreldes traditsioonilise jäiga PCB-ga, on FPC painduval PCB-l järgmised omadused:
a). Paindlikkus: FPC painduvat PCB-d saab painutada, voltida ja keerata, et kohaneda erinevate keerukate kolmemõõtmeliste kujunditega, mis võib oluliselt vähendada seadmete mahtu ja parandada seadmete töökindlust.
b). Õhuke ja kerge: FPC painduv PCB on väga õhukese paksusega, mis võib ulatuda alla 0,1 mm, mis sobib väga hästi kasutamiseks õhukestes ja kergetes seadmetes.
c). Suur tihedus: FPC painduv PCB suudab teostada suure tihedusega juhtmestikku ja mitmekihiliste vooluahelate paigutust väga väikeses ruumis, mis parandab elektroonikaseadmete jõudlust ja töökindlust.
d). Kõrge temperatuuritaluvus: FPC painduv PCB talub kõrgeid temperatuure, võib normaalselt töötada kõrge temperatuuriga keskkondades ja sobib mõne elektroonikaseadme jaoks kõrge temperatuuriga keskkondades.
e). Korrosioonikindlus: FPC painduval PCB-l on hea korrosioonikindlus ja seda saab kasutada karmides keskkondades. Lühidalt öeldes on FPC paindlikul PCB-l palju eeliseid, see suudab rahuldada erinevate elektroonikaseadmete vajadusi ja on väga oluline elektrooniline komponent.

4. FPC paindliku PCB rakendamine
FPC painduv trükkplaat (Flexible Printed Circuit Board) on painduvatest aluspindadest valmistatud trükkplaat. Selle peamised omadused on hea painduvus ja painduvus ning see sobib erinevate keerukate kolmemõõtmeliste ruumipaigutustega. FPC painduvatel trükkplaatidel on lai valik rakendusi, sealhulgas olmeelektroonikas, autoelektroonikas, meditsiiniseadmetes, kosmosetööstuses ja muudes valdkondades. Tarbeelektroonika valdkonnas kasutatakse FPC paindlikke trükkplaate laialdaselt elektroonikatoodetes, nagu nutitelefonid, tahvelarvutid ja sülearvutid. Võrreldes traditsiooniliste jäikade PCB-dega on FPC painduvatel PCB-del parem töökindlus ja häiretevastane toime ning need on väiksemad, kergemad ja õhemad. Autoelektroonika valdkonnas kasutatakse FPC painduvaid PCB-sid peamiselt autode armatuurlaudades, autohelis, navigatsioonisüsteemides ja muudes seadmetes. Autode elektroonikaseadmete kõrgete töökindluse ja vastupidavuse nõuete tõttu on FPC painduva PCB kõrge temperatuurikindlus ja vibratsioonikindlus laialdaselt tunnustatud. Meditsiiniseadmete valdkonnas kasutatakse FPC paindlikku PCB-d peamiselt meditsiinilistes seireseadmetes, kirurgilistes instrumentides ja muudes seadmetes. Kuna FPC painduval PCB-l on hea painduvus ja painduvus, saab see paremini kohaneda inimkeha kõveraga, mistõttu kasutatakse seda meditsiiniseadmetes üha laiemalt. Lühidalt öeldes on FPC painduv PCB laia kasutusvõimalusega trükkplaat, millel on ainulaadsed eelised ja kasutusväärtus erinevates valdkondades.
