Kahepoolne vasest PCB

Jiubao Double Sided Copper Pcb on kahepoolse vasega trükkplaat, sealhulgas ülemise ja alumise kihi vooluringid. See on tavaliselt kasutatav trükkplaat. Kahepoolset vasest PCB-d saab mõlemalt poolt juhtmega ühendada ja jootma, mille keskel on metallist vasesüdamik ning ahela ja vasesüdamiku vahel on isolatsioonikiht. Mõlemat külge saab juhtmega ühendada, mis vähendab oluliselt juhtmestiku ühendamise raskusi, mistõttu seda kasutatakse laialdaselt. Kahepoolse plaadi mõlemad pooled on juhtmetega, kuid mõlema poole juhtmete kasutamiseks peab kahe poole vahel olema korralik vooluringi ühendus, ahelate vahelist "silda" nimetatakse via. Läbiviigud on väikesed augud PCB-l, mis on täidetud või kaetud metalliga, et ühendada mõlemal küljel olevad juhtmed. Kahepoolseid trükkplaate, mis on kujundatud läbiviigudega, nimetatakse tõelisteks kahepoolseteks vasest südamikuga PCB-deks. Seda saab konstrueerida ka nii, et kahepoolset vooluringi pole vaja ühendada, see tähendab, et see on sama, mis tavaline ühepoolne trükkplaat, kuid võib saavutada sama paigaldusefekti kui kahepoolne trükkplaat. Me nimetame seda vale kahepoolseks vasest PCB-ks. Kuna kahepoolsel plaadil on ühepoolse plaadi pindala kaks korda suurem, lahendab kahepoolne plaat ühepoolse plaadi astmelise juhtmestiku probleemi ja seda saab ühendada teise poolega läbi aukude, nii et see on rohkem sobib vooluringidele, mis on keerulisemad kui ühepoolsed plaadid.
See, mida me nüüd tutvustame, on kahepoolne vasest trükkplaat, mida nimetatakse ka kahepoolseks termoelektrilise eraldamise vasest substraadi trükkplaadiks ja kahekihiliseks vasest trükkplaadiks

Kahepoolse vasest PCB toote tutvustus:

Kahepoolset vasest trükkplaati (kahepoolset termoelektrilise eraldamise vasest substraadi trükkplaati) kasutatakse tavaliselt autotööstuses kasutatavate kaug- ja lähitulede integreeritud valgustahvlite või soojuseraldusnõuetega toodete jaoks. Suure võimsusega soojuse hajumine saavutatakse ülemise ja alumise külje suurte ülaosade kaudu ning välised soojust hajutavad alumiiniumosad on soojuse hajutamiseks ühendatud kahepoolsete ülaosadega; samal ajal on kahepoolse vasest trükkplaadi ülemine ja alumine vool ühendatud läbiviikude kaudu ning ülemise ja alumise tule juhtimiseks on vaja ainult ühepoolseid keevituselektroode. Helmed on heledad, ülemus mõistab soojuse hajumist ja vooluahel teostab juhtivust. See on kahepoolne termoelektriline eraldamine. Toote eelisteks on suur soojuse hajumine, madal energiatarve, stabiilne jõudlus ja lihtne paigaldamine.

Kahepoolne termoelektriline eraldusplaat, soojuseks on LED-vasksubstraadi trükkplaadi soojusjuhtiv padi (PAD) ja elekter viitab LED-vasest substraadi elektroodidele ja need kaks on eraldatud isoleermaterjalidega. Termopadja (PAD) ülesanne on juhtida soojust ja elektroodi ülesanne on juhtida elektrit. See kahepoolne struktuur võib realiseerida LED-soojuse hajutamise disaini ja tagada toote stabiilsuse. Kahepoolse termoelektrilise eraldusplaadi struktuur on näidatud joonisel:

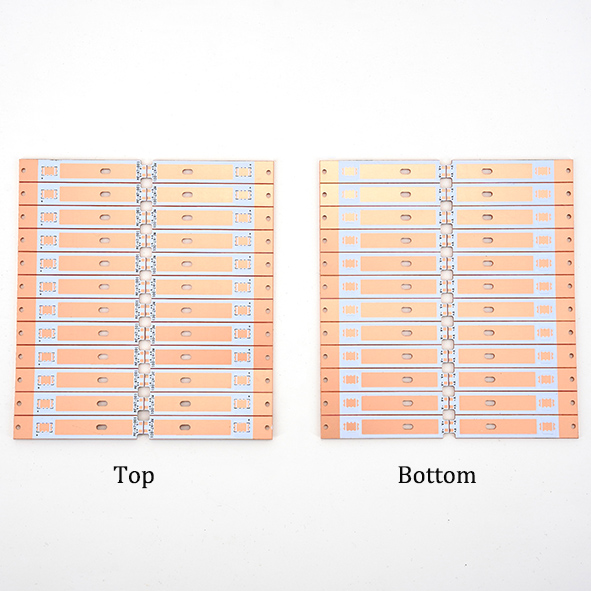

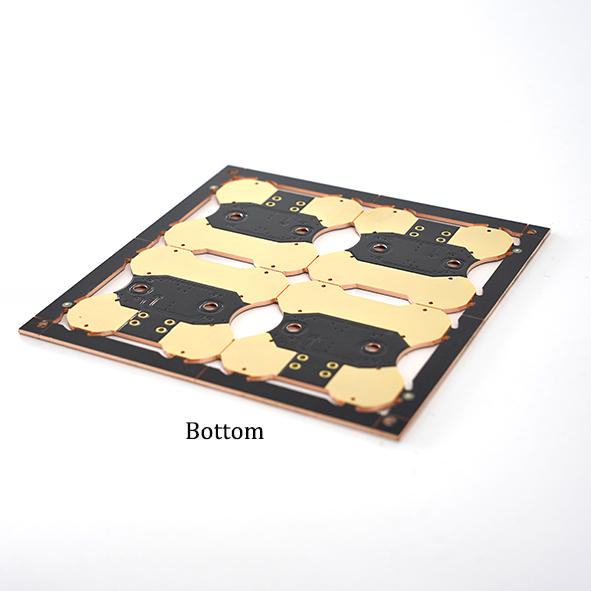

Tõeline kahepoolne vasest südamikuga PCB (via kaudu) Võlts kahepoolne vasest PCB (ilma läbipääsuta) 2-kihiline vasest PCB 4-kihiline vasest PCB

Taskulambid, tööstuslikud kaevurite lambid, autode LED-esituled, UV-lambid, lavaprojektsioonilambid, 5G side, seinaseibid, LED-tänavalambid, mehaanilised seadmed ning erinevad täppis- ja suure nõudlusega jahutusvalgustid

Pikk kasutusiga, tõhus soojuse hajumine, stabiilne rakendus

Q1. Kas olete PCB tootja? Kas teil on tehas?
V: Oleme professionaalne trükkplaatide tootja rohkem kui 12 aastat, meil on tehased, masinad, näete meie tehase pilte.
Q2. Kas ma saan PCB näidiseid tasuta saada? Kas tasuta kohaletoimetamine on saadaval?
V: Jah, pärast kõigi üksikasjade rääkimist ja kinnitamist saame teile anda tasuta PCB näidised. Kuid me ei paku tasuta saatmist, vaid anname teile allahindlust, kui ostate palju tooteid.
Q3. Kas teete OEM-i?
Vastus: Jah. Oleme trükkplaatide tootja, meil on tehased ja spetsiaalsed automatiseerimisseadmed kogu PCB ja PCBA protsessi jaoks ning saame tooteid täpselt tuvastada ja tarnida. Pakume PCB ja PCBA ühekordset ostuteenust.
Q4. Kas saate toota PCB-sid, mille termopadjad on otseses kontaktis substraadiga ja elektroodid teisel kihil?
V: Jah, me saame toota PCB-sid termopatjadega, mis on otseses kokkupuutes substraadiga. Me nimetame seda termoelektriliselt eraldatud vasest substraatideks. Võite saata Gerberi teabe kinnitamiseks meie e-posti aadressile pcb@jbmcpcb.com.
K5. Kas vasest südamikuga PCB-l võib tootmiseks olla vasest auke?
V: Jah, vasest südamikuga PCB mõlemal küljel on vasest augud vooluringi ühendamiseks, me nimetame seda tõeliseks kahepoolseks vasest substraadi PCB-ks, meil on metallist südamikuga PCB-de valmistamisel paljude aastate kogemus.
