Termoelektriline eraldamine vasest substraat PCB

Termoelektriline eraldamine vasest substraat PCB

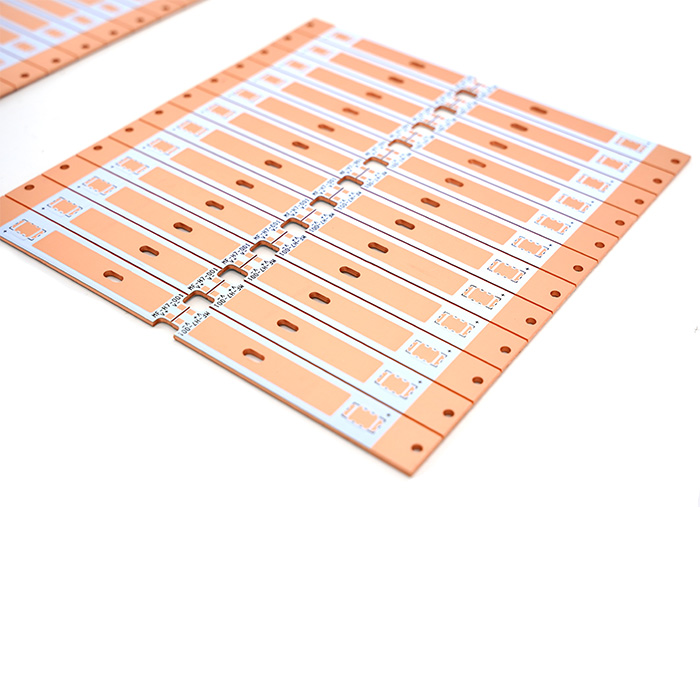

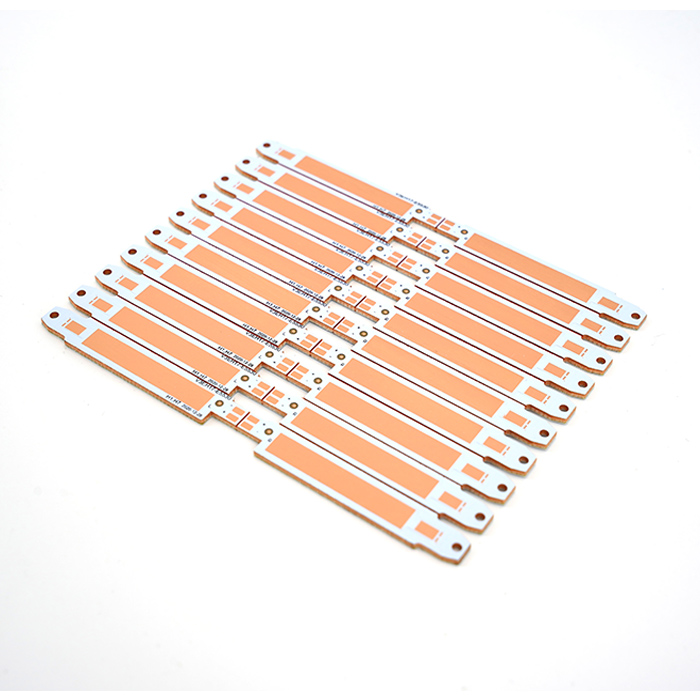

Termoelektrilise eraldamise vasest substraadi trükkplaadi toote tutvustus:
Vase soojusjuhtivus metallist südamikuga PCB tootmisprotsessis on koguni 384W/(m·K) ning termoelektriline eraldamine ületab olemasoleva ühepoolse vasksubstraadi ebapiisava soojusjuhtivuse ja soojuse hajumise puudused. Soojus viitab termopadjale (PAD) ja elekter viitab positiivsetele ja negatiivsetele elektroodidele. Need kaks on eraldatud isolatsioonimaterjalidega, moodustades spetsiaalse termopadja. Termopadja ülesanne on soojust juhtida. Elektroodi põhiülesanne on elektri juhtimine. Seda pakkimismeetodit nimetatakse termoelektriliseks eraldamiseks. , selle eeliseid on palju, peamiselt LED-soojuse hajutamise disain on väga mugav. Joonisel kujutatud suur vasepind on kujundatud suure ülaosaga, mis puutub otse vasest aluspinnaga ja otse jahutusradiaatoriga ning soojus juhitakse välja, mis parandab oluliselt soojuse hajumise efekti. Ühepoolne termoelektriline eraldustoode suudab autolampide kasutamisel väga hästi lahendada soojuse tekitamise ja valgustõhususe probleeme ning selle eelised on kiire soojuse hajumine, kõrge heledus ja energiasääst.

Termoelektriliselt eraldatud metallsubstraadi trükkplaadi moodustamise protsess hõlmab: kaitselindi kleepimist vasest aluskihi ühele küljele; Söövitusvastase tindi moodustamine, eksponeerimine, arendamine ja söövitamine läbi trükkplaadi protsessi, nii et soojuse hajumise ala moodustab eendi ja eendi kõrgus on võrdne isolatsioonikihi ja vooluringi kihiga. Virnastades vooluringi kihi (vaskfoolium) ja isoleerkihi (mittekleepuv prepreg) kokku; vooluahela kihi ja isoleerkihi soojuseralduspiirkonnas oleva akna avamine, mida saab avada stantslõikamise või CNC-vormimisega; Soojust hajutav kiht, vooluringi kiht ja isoleerkiht (mittevoolava liimiga epoksüprepreg) pressitakse kokku kuumpressimise teel; vooluahela kihi vooluahel toodetakse vastavalt trükkplaadi töötlemisprotsessile ja saab moodustada kasuliku mudeli pakutava termoelektrilise eraldamise metallist substraadi. . Termoelektriline eraldamine sobib sobitamiseks ühe suure võimsusega lambiteraga, eriti COB-paketiga, et lamp saaks paremaid tulemusi.
Termoelektriliselt eraldatud vasest substraadi trükkplaadi puudused: ei sobi üheelektroodilise kiibi paljaste stantside pakendamiseks.
Termoelektrilise eraldamise vasest substraadi trükkplaadi struktuur sobib kõrgsageduslike ahelate ja piirkondade jaoks, kus on suured kõrge ja madala temperatuuri muutused, täppissideseadmete soojuse hajumine ja arhitektuurne dekoratsioon, samuti autotööstuse LED-valgustid, kaevurivalgustid ja lavavalgustid. . Tööstusseadmetes olevad kokkupuuteseadmed ja kaevandusmasinate jahutusradiaatorid on kõik seotud rakendustega.
Termoelektrilise eraldamise vasest substraadi trükkplaat jagatakse ühepoolseks termoelektrilise eraldamise vasest substraadi trükkplaadiks ja kahepoolseks termoelektrilise eraldusvõimega vasest substraadi trükkplaadiks ning nüüd võetakse kasutusele üks termoelektrilise eraldamise vasest substraadi trükkplaat.

Taskulamp, tööstuslik kaevurite lamp, auto LED-lamp, UV-lamp, lavaprojektsioonilamp, 5G-side, seinapesur, LED-tänavalatern, mehaanilised seadmed ning mitmesugused täppis- ja suure nõudlusega jahutusvalgustid

Pikk kasutusiga, tõhus soojuse hajumine, stabiilne rakendus

Q1. Kas olete PCB tootja? Kas teil on tehas?
V: Oleme professionaalne trükkplaatide tootja rohkem kui 12 aastat, meil on tehased, masinad, näete meie tehase pilte.
Q2. Kas ma saan PCB näidiseid tasuta saada? Kas tasuta kohaletoimetamine on saadaval?
V: Jah, pärast kõigi üksikasjade rääkimist ja kinnitamist saame teile anda tasuta PCB näidised. Kuid me ei paku tasuta saatmist, vaid anname teile allahindlust, kui ostate palju tooteid.
Q3. Kas teete OEM-i?
Vastus: Jah. Oleme trükkplaatide tootja, meil on tehased ja spetsiaalsed automatiseerimisseadmed kogu PCB ja PCBA protsessi jaoks ning saame tooteid täpselt tuvastada ja tarnida. Pakume PCB ja PCBA ühekordset ostuteenust.
Q4. Kas 2-kihiline termopadi võib olla otseses kontaktis substraadiga, samal ajal kui elektroodid on PCB teisel kihil?
V: Jah, me saame toota trükkplaate, millel on 2-kihilised soojusjuhtivad padjad, mis on otseses kontaktis substraadiga, me nimetame seda kahekihiliseks termoelektrilise eraldamise vasest substraadiks, näete meie tootekaarti või saate saata Gerberi teabe meie e-posti PCB-le. @jbmcpcb. com kinnitamiseks.
