1 kihiline alumiiniumist PCB

Metallist südamikuga PCB

Võite olla kindel, et ostate meie tehasest Jiubao 1-kihilise alumiiniumplaadi. Metallist südamikuga trükkplaat on komposiittrükkplaat, mis koosneb metallsubstraadist, isoleermaterjalikihist ja vooluringi vasekihist. Metallmaatriksiks on tavaliselt alumiinium, raud, vask, invar-vask, volfram-molübdeenisulam jne. Metallsubstraadi soojuseraldus on suurem kui vasega plakeeritud laminaadil. Metallaluse soojuse hajumine on seotud selle isolatsioonikihi tiheduse ja soojusjuhtivusega. Mida õhem on isolatsioonikiht, seda suurem on soojusjuhtivus. Isolatsioonikihiks on tavaliselt modifitseeritud epoksüvaik, polüfenüleeneeter, polüimiid jne. Isolatsioonikihi paksus on 50 μm-200 μm. Vooluahela kihid koosnevad vasekihtidest. Metallplaadi paksus on 0,5 mm, 0,8 mm, 1,0 mm, 1,2 mm, 1,5 mm, 2,0 mm, 3,0 mm ja 5,0 mm. Sarnaselt jäiga painduva trükkplaadiga saab ka metallipõhiseid trükkplaate jagada ühepoolseteks, kahepoolseteks ja mitmekihilisteks ning need on eriline trükkplaatide valik. Metallist PCB-d tuntakse ka metallist südamikuga PCB-na, MCPCB-na, IMS-na (isoleeritud metallsubstraat), metalliga kaetud PCB-na.

Alumiiniumist vasega plakeeritud laminaat
Rauast aluspinnaga vasega plakeeritud laminaat
Vase alusega vasega plakeeritud laminaat
Terasest alusvasega kaetud laminaat

Üldine metallist alus vaskkattega laminaat
Leegiaeglustav metallist alusvasega kaetud laminaat
Kõrge kuumuskindel metallist alusvasega kaetud laminaat
Kõrge soojusjuhtivusega metallist alusvasega plakeeritud laminaat
Ülikõrge soojusjuhtivusega metallist alusvasega plakeeritud laminaat
Kõrgsageduslik, mikrolaineahju tüüpi metallist alusvasega plakeeritud laminaat
Mitmekihiline metallist alus vasega plakeeritud laminaat

a). Alumiiniumi omadused: soojusjuhtivus 237 W/(m·K), mõõdukas hind, vastuvõetav ja laialdaselt kasutatav.
b). Vase omadused: soojusjuhtivus on 384 W/(m·K), hind on liiga kõrge ja seda kasutatakse kõrge lisandväärtusega toodete puhul.
c). Hõbeda omadused: soojusjuhtivus 429 W/(m·K),
d). Raua omadused: soojusjuhtivus 80W/(m·K),
e). Terase omadused: soojusjuhtivus 40W/(m·K),

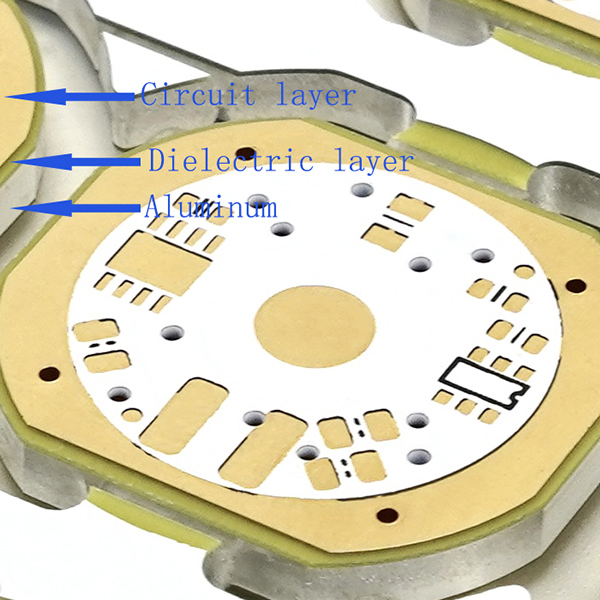

Metallist PCB koosneb vaskfooliumi kihist, dielektrilisest kihist ja metallikihist.
· Vooluahela vasekiht: kasutatav vasekiht on paksem kui tavaline CCL (1oz-10oz). Paksemad vasekihid tähendavad suuremat voolukandevõimet.
· Dielektriline kiht: dielektriline kiht on soojust juhtiv kiht paksusega umbes 50 ¼m kuni 200 ¼m. Sellel on madal soojustakistus, soojusülekanne ja isolatsioon.
· Metallikiht: Kolmas kiht on alumiiniumist või vasest koosnev metallikiht, millel on kõrge soojusjuhtivus.

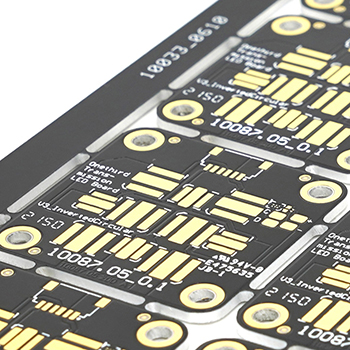

1-kihilise alumiiniumsubstraadi toote tutvustus:

1-kihiline alumiiniumist trükkplaat on alumiiniumist trükkplaat; 1-kihiline alumiiniumist trükkplaat on jagatud kolmeks kihiks: alumiinium, isoleerkiht ja vask. Alumiinium on soojuse hajutamiseks, isolatsioonikiht soojusülekandeks ja isolatsiooniks ning vask elektrijuhtivuse tagamiseks. Ühekihilistel alumiiniumist trükkplaatidel on tavaliselt ühel küljel trükitud vooluringid ja teisel küljel sujuvad traadita vooluringid. Kõige levinumad alumiiniumist trükkplaadid turul on 1-kihilised alumiiniumist trükkplaadid. Ülemine külg on vooluahel ja alumine külg on soojuse hajutamiseks ühendatud kesta või termilise liimiga. 1-kihiline alumiiniumist trükkplaat asendab varasemat FR4 ja PCB klaaskiudplaati, mis on tugev ja kõrge profiiliga, hea soojuseraldusvõimega, kergesti purunev ja hea tootestruktuuri paindlikkusega. Jiubao Technology on tootja, kellel on metallist südamikuga PCB tootmisprotsess, täiskomplekt tipptasemel täppisseadmeid 7S tootmistsehhi materjali söötmisest kuni valmistoote pakkimiseni, kasutab kvaliteetset eliitmeeskonna juhtimist ja tal on tugev professionaalne meeskond, kes tegeleb trükkplaatidega. tootmine, on palju silmapaistvaid insenere ja professionaalseid juhte. See on professionaalne alumiiniumist trükkplaatide tootja, millel on ulatuslik, täielik varustus, range juhtimine ja kõrge kvaliteet.

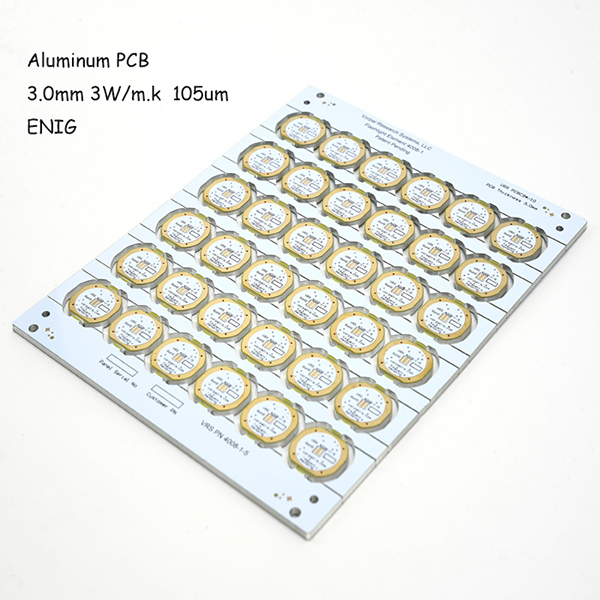

1-kihiline alumiiniumist trükkplaat on alumiiniumist valmistatud vasega kaetud laminaat (vasega kaetud laminaat on PCB substraat). Alumiiniumist PCB-d on tegelikult väga sarnased FR4 PCB-dele

Soojuse hajumine: Alumiiniumist PCB jõudlus soojuse hajutamisel on tavalise FR4 PCB-ga võrreldes üsna hea. Näiteks 1,5 mm paksuse FR4 PCB soojustakistus on 20-22 kraadi vati kohta, 1,5 mm paksuse alumiiniumist PCB soojustakistus on aga 1-2 kraadi vati kohta.

Soojuspaisumine: igal ainel on oma soojuspaisumistegur. Alumiiniumil (22ppm/C) ja vasel (18ppm/C) on väga lähedased CTE-d. Kuna alumiiniumist PCB töötab hästi soojuse hajumise osas, ei teki tõsiseid laienemis- ega kokkutõmbumisprobleeme. Alumiiniumist PCB-d töötavad suurepäraselt, vastupidavad ja usaldusväärsed.
Mõõtmete stabiilsus: alumiiniumist PCB-d näitavad mõõtmete stabiilsust ja stabiilseid mõõtmeid. Näiteks kui neid kuumutada 30-140 kraadini, muutuvad nende mõõtmed vaid 2,5%-3,0%.
· Muud: alumiiniumist trükkplaati saab kasutada toiteseadmete pindpaigaldustehnoloogias. Alumiiniumist PCB-d saab vooluahela projekteerimisel tõhusalt kasutada tänu selle toimivusele vooluahela konstruktsiooni soojuspaisumise osas. Alumiiniumist PCB-d aitavad pikendada toote säilivusaega ja toote võimsustihedust. Alumiiniumist PCB-d on samuti väga töökindlad. Alumiiniumist PCB-d võivad aidata vähendada toote üldist suurust ja on ka odavam valik. Alumiiniumist PCB-del on elektromagnetiline varjestus ja kõrge dielektriline tugevus.

Alumiiniumist alusplaadil on suurepärane leegiaeglustus, kõrge mehaaniline tugevus, mõõtmete stabiilsus jne, eriti hea soojuse hajumine, elektromagnetiline varjestus ja ujuva tina omadused. Laialdaselt kasutatav mootorratastel; mobiiltelefonide süütajad; suure võimsusega LED-id; kõlarid; toitemoodulid; akustilised varjestussüsteemid jne.
projektsioonilamp; Tänavavalgusti; Taimede kasvu lamp; LED-lambi alumiiniumist aluspind; Projektsiooniseadmed; Radikas; Päikesepatarei substraat; 1-kihiline alumiiniumsubstraat, mida kasutatakse 90% veealuste valgustite jaoks, sobib 90% lampide jaoks.
Alumiinium PCB on ideaalne lahendus suure tihedusega ja suure võimsusega toodetele, nagu LED-rakendused, toiteseadmed, arvutid jne.
Kui teil on PCB kujunduses termilisi probleeme, peaksite esmalt kaaluma alumiiniumi. JBPCB pakub igasuguseid alumiiniumist substraate, sealhulgas ühepoolseid alumiiniumsubstraate, mitmekihilisi alumiiniumsubstraate, hübriidalumiiniumaluseid, painduvaid alumiiniumsubstraate, läbiva avaga alumiiniumaluseid jne. Muud kategooriad, nagu üldotstarbelised alumiiniumist aluspinnad, kõrge termilise temperatuuriga aluspinnad Saadaval on ka juhtivusega alumiiniumist aluspinnad ja kõrgsageduslikud alumiiniumist PCB-d. Kui vajate meie alumiiniumist PCB-de kohta lisateavet, võtke meiega julgelt ühendust.
