Isoleeritud auguga alumiiniumist pcb Kuna metallist südamikuga alumiinium on juht, ei saa DIP-komponente kinnitada. Isoleeritud aukude tehnoloogia on lahendus sellele probleemsele metallist südamikuga PCB tootmisprotsessile.
Isoleeritud auguga alumiiniumist trükkplaadi materjal on valmistatud alumiiniumplaadist (5052) + dielektrikihist + vasekihist. Isoleeritud auguga alumiiniumist PCB erineb ühepoolsest alumiiniumist alusplaadist selle poolest, et alumiinium on eelnevalt puuritud, auk on täidetud epoksüvaiguga ning sellele lamineeritakse dielektriline kiht ja vasekiht. DIP-komponentidel on elektriisolatsiooni säilitamiseks peamiselt mugav läbida alumiiniumi vahe. Alumiiniumist südamik võib võimaldada elektriühendusi ja isoleerida läbi aukude, mida nimetatakse isoleeritud aukudega alumiiniumist trükkplaadiks.
Isoleeritud aukudega alumiiniumist trükkplaadi struktuur on näidatud alloleval joonisel:

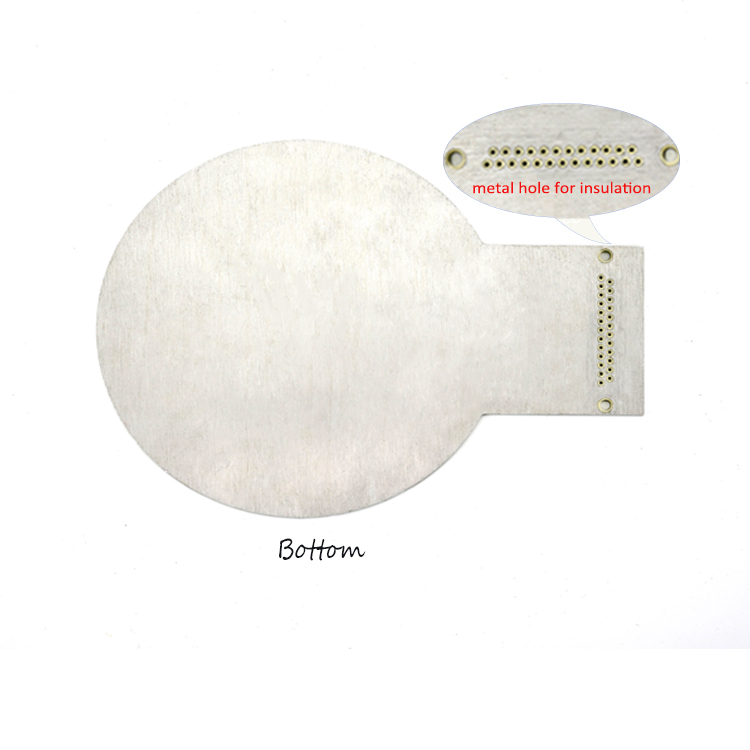

Isoleeritud auguga alumiiniumist trükkplaadi esi- ja tagakülje skemaatiline diagrammï¼
Isolatsiooniava Alumiiniumist PCB tooted ja tootmisprotsessi tootmisjuhised
Substraat |
Alumiinium (5052) |
Kihtide arv |
1L |
Paksus (mm) |
0,8–5,0 mm (±10%) |
Soojusjuhtivus (dielektriline kiht) |
0,8/1,5/ 2,0/3,0 W/m.K. |
Vaskfooliumi paksus (um) |
35/70/105/140 um |
Jootemaski värv |
valge/must/mattmust/punane/roheline/sinine/mattroheline |
Karakteri värv |
valge/must/oranž/punane/sinine |
Vormimismeetodid |
CNC gongid, CNC V-lõikamine, vormi vormimine, laserlõikamine ja freesimine |
Kontrolli test |
AOI; suure kiirusega lendav sond; E-test; Pinge test |
Pinnatöötlusprotsess |
HASL TASUTA PLII DNIG OSP |
Tarne aeg |
4-5 päeva. |
Isoleeritud aukudega alumiiniumist PCB-toodete kasutusjuhtumid:
Autotööstuse LED-tuled, meditsiiniseadmed, mehaanilised seadmed, DIP-pakendid.
Isoleeritud aukudega alumiiniumist PCB-toodete eelised:
Pikk kasutusiga, tõhus soojuse hajumise jõudlus, stabiilne, lai kasutusala.
KKK
Q1. Kas olete tootja? Kas teil on tehas?
Vastus: Oleme professionaalne trükkplaatide tootja rohkem kui 12 aastat. Meil on tehased ja näete meie tehaste pilte.
Q2. Kas ma saan PCB näidiseid tasuta saada? Kas on võimalik tasuta kohale toimetada?
Vastus: Jah, pärast kõigi üksikasjade rääkimist ja kinnitamist saame teile anda tasuta PCB näidised. Kuid me ei paku tasuta saatmisteenust, kui ostate palju tooteid, anname teile mõned allahindlused.
Q3. Kas teete OEM-i?
Vastus: Jah. Oleme trükkplaatide tootja. Meil on tehased ja spetsiaalsed automaatikaseadmed kogu PCB protsessi jaoks, mis on täpselt kontrollitud ja tarnitud.
Q4. Kuidas tulla toime vastuvõetud PCB kvaliteediprobleemiga?
Vastus: Enne PCB tootmise korraldamist pakub meie projekt kliendile tootmismaterjalid ja EQ kinnituseks vastavalt kliendi gerberile ning saadetist testitakse 100% täpsusega. Kvaliteediprobleemide korral täiendame materjali kliendile tasuta.
